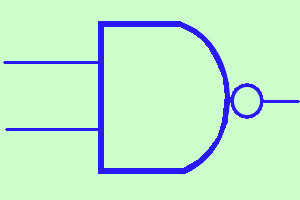

Nand Consideriamo la composizione di una porta and con una porta not, la sua uscita e' il contrario della porta and cioe' indicando con 1 il passaggio di corrente e con 0 il non passaggio avremo a b a · b (a · b)' 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 0 ricordo ancora che il prodotto (la somma indicata nella pagina successiva) non ha nulla a che fare con le normali operazioni di prodotto (di somma) ma e' solo un'operazione definita nell'algebra binaria di Boole che indichiamo con · (+) solo per comodita' Questo, sostituendo 0 con FALSO ed 1 con VERO corrisponde alla tavola di verita' di negazione della congiunzione logica a b a · b (a · b)' p q p ∧ q        p ∧ q_____ f f f v f v f v v f f v v v v f Tale circuito in informatica viene detto porta logica nand o semplicemente nand ed e' tale che il valore in uscita e' 0 solamente se entrambe gli ingressi sono 1 per indicarla si usa il simbolo qui a destra (notare il tondino all'uscita che significa la negazione)
